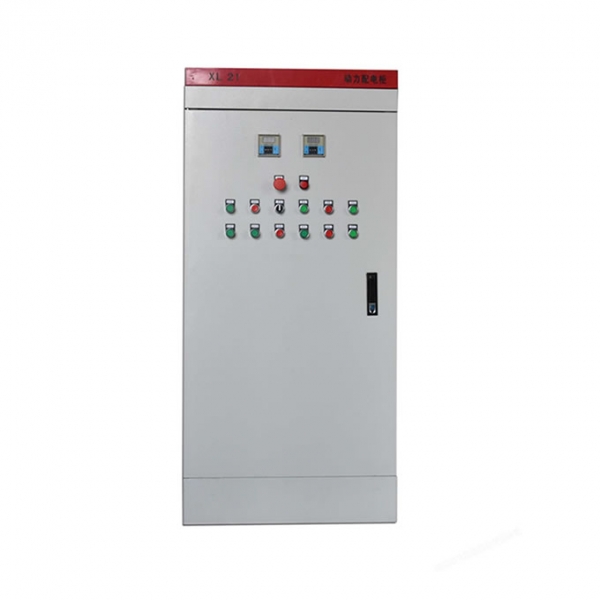

电气控制柜设计

电气控制柜设计统一制作规程，不仅能提高现场柜内维修的效率，并能降低新电柜对新手带来的门槛，还能缩短基层维修电工班组熟悉系统的时间，这些也可以归结为管理上的一句话“一切为用户着想”。

二、文件编制篇

1.接受图纸后，一套装订成全图，包括系统图、原理图、材料表、面板布置图、底板布置图和端子图等。用于全过程包括调试和图纸的存档，由技术人员保管使用。

2.直至项目的结束要保持图纸的完整性、真实性、整洁性和过程信息记录的完整性。

3.第二套图纸，包括材料表，面板布置图及底板布置图和端子图。主要用于材料核对、排版放样、粘贴标签过程中使用。

4.第三套装订，包括原理图接线图。由接线人员在接线过程中使用并保管。

5.在图纸工艺安排过程中注意与材料表核对型号。如果发现错误立即，要求设计人员确认并签字。

6.对主电路需标明所用导线截面积，或按照设计人员书面设计截面安排(见表C)。

7.检查线路线号的完整性和正确性，比如重复和漏标线号都需设计人员填写“设计人员勘误确认表”确认。

8.对电源线标明所需线号管数量以方便统计。文件保存路径为：··项目号|项目号+填写日期+“线

号统计”。原则上每一电柜线号统计设定为一打印页，以方便每个电柜线号的包装。

9.按照设备配套明细表或施工用图样(布置图、装配图等)进行领料配套。所有电器设备应有制造厂产品合格证。

10.所有产品合格证及说明书必须保存完整，以作为竣工资料的必须文件

11.《电缆总清册》把现场每一根电缆的规格，编号，起始点等相关信息编制成表。通过此表现场人员可以知道总的电缆排放数量，每个柜的电缆引出数量等电缆排放总体工作量.

12.《总接线手册》中把系统中每一根电缆连线的相关信息集中的编制再一起，通过此表可以知道总的接线工作量，并可以通过表中的线号栏把所有所需的线号预先打印出来，就免去拿着整套图纸前后找线号的麻烦。备注栏中可以随时记录安装过程中的其他情况，这些信息对日设备的维护修理，和转场后的再次安装有着非常重要的作用。
